Mode d'emploi du compas de Brunton

D.W. Brunton, un ingénieur minier du Colorado, aux États-Unis, a déposé le brevet pour sa conception innovante de boussole «Altazimuth» en 1894. Il a pu affirmer en l'espace de quatre ans qu'il était «utilisé dans tous les pays de l'Australie à l'Alaska». Conçu pour les travaux d'arpentage, il a été utilisé des mines aux sommets des montagnes et pour cartographier les contours et les côtes du monde.
Outre son utilisation principale, comme boussole de relèvement, l'instrument d'origine pouvait mesurer les angles verticaux, calculer la distance et servir de niveau à bulle, de clinomètre et de dispositif de signalisation, et le cadran de la boussole pouvait être facilement compensé pour la variation. Il n’est peut-être pas surprenant que la boussole originale de Brunton ait acquis une renommée mondiale.

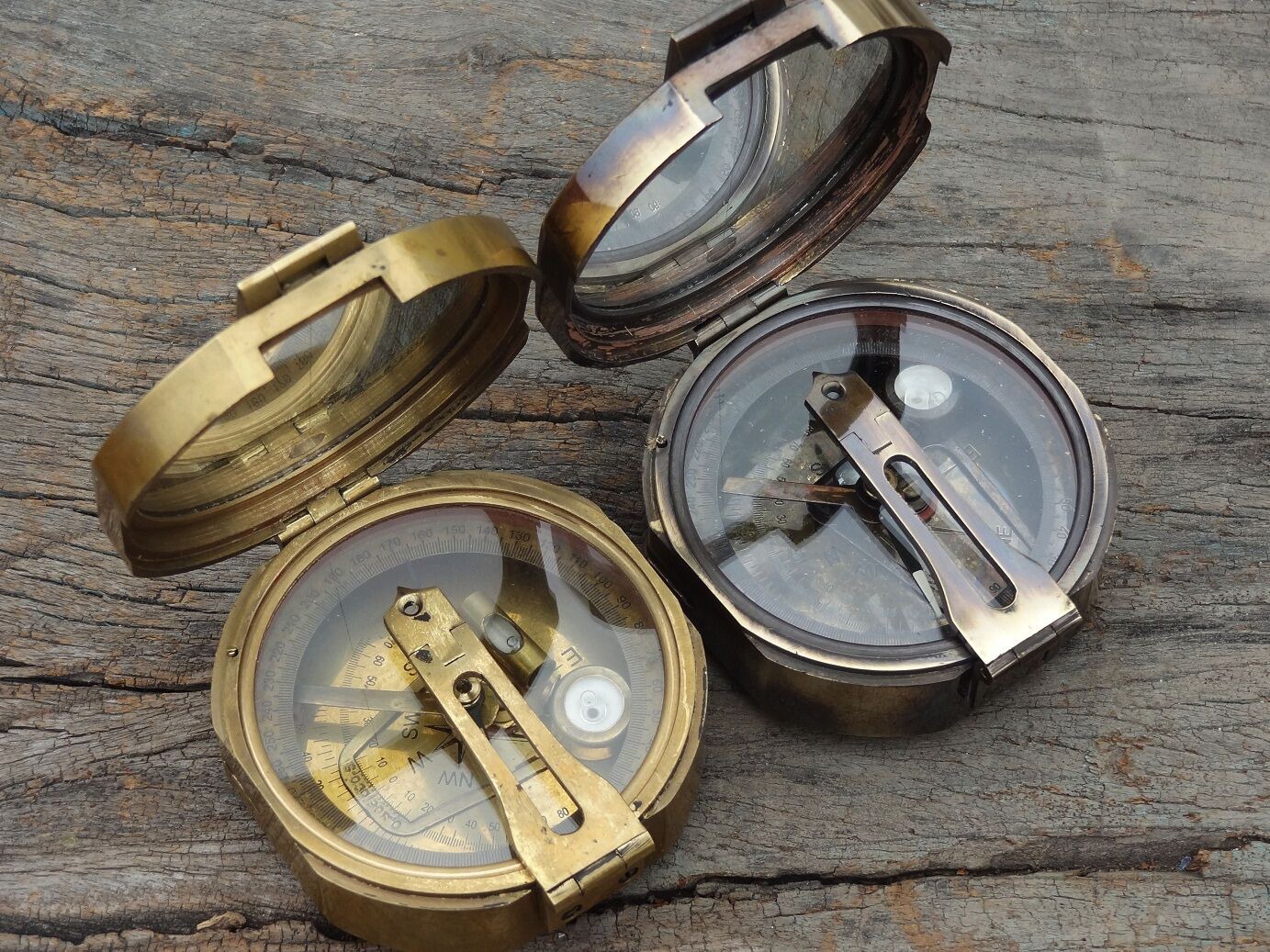

La réplique vendue sur notre site ici a toutes les pièces mobiles et les opérations de l'original, mais ne revendique pas la précision nécessaire pour un travail scientifique sérieux.

Lecture des positions horizontales

Pour prendre des relèvements horizontaux, la boussole est maintenue à plat, avec le couvercle en miroir vers l'utilisateur. Le viseur (à la verticale) fait face au repère souhaité. Le miroir est incliné de telle sorte que, lorsqu'on regarde vers le bas, on peut voir les reflets du point de repère et de la vue (pour y parvenir, le miroir doit généralement être ouvert à environ 120 °).
La boussole est orientée de manière à ce que le reflet du repère s'aligne avec le reflet de la fente dans le viseur; et les deux coïncident avec la ligne centrale du miroir.
Une lecture est prise à l'endroit où l'extrémité nord de l'aiguille de la boussole (marquée «N») coïncide avec l'un des chiffres marqués autour du cadran (voir les notes sur la variation).

Obtenir les meilleurs résultats

1) Tenez la boussole à l'horizontale. Ceci peut être réalisé en gardant la bulle dans le niveau à bulle circulaire central (les fentes latérales dans le boîtier ont été conçues pour que la boussole puisse être montée sur un trépied, mais ne conviennent pas aux équipements modernes standard).
2) Éloignez les objets magnétiques (boucles en acier, couteaux, etc.) de l'instrument.
3) Choisissez des points de repère avec des bords définis.

Variation

En raison des fluctuations du champ magnétique terrestre, il existe une différence entre le nord «vrai» et le nord «magnétique». C'est ce qu'on appelle la variation. Sa valeur change selon la région et est indiquée sur de bonnes cartes / graphiques (par exemple Ordnance Survey, Admiralty).
Avec ce chiffre sera une date indiquant l'année où il a été mesuré, et un changement annuel, qui doit être ajouté / soustrait si nécessaire au chiffre original.
Par exemple, si le graphique est marqué «Variation (2002) 4º08’W, décroissant de 3’ annuellement »quatre ans plus tard, en 2006, la variation serait de 3º56W. (4º08 ’- {4x3’} = 3º56 ’).

Les variations peuvent être compensées de deux manières;
- appliquer des corrections aux roulements magnétiques.
- ajuster la boussole pour les variations locales, de sorte que la boussole indique True.

Cette dernière est l'approche la plus facile - en particulier sur cette boussole. Une vis de réglage, située à l'extérieur du boîtier près de la charnière du couvercle, permet la rotation du cadran de la boussole. Une fois défini pour la variation, cela signifie que toutes les valeurs s'affichent comme True.
S'il n'y avait pas de variation (ou lors de l'utilisation de roulements magnétiques), le cadran de la boussole serait réglé pour lire 0º au niveau de l'indicateur (voir le diagramme des pièces). La variation ouest nécessite que le cadran soit tourné dans le sens antihoraire et la variation est dans le sens horaire.

Remarques sur la lecture des échelles de Vernier

Les degrés sont lus au moyen de la marque d'index (0 sur l'échelle du vernier) contre l'arc gradué (l'échelle la plus interne).
Les minutes sont lues à partir du vernier, qui est gradué à intervalles de dix minutes. Il est lu là où une ligne sur l'arc et une ligne sur le vernier semblent se fondre en une ligne continue (voir schéma). Si c'est là que l'index marque l'arc, il n'y a pas de minutes à ajouter.
N.B. Il y a deux moitiés à l'échelle du vernier. Celui qui est utilisé dépend du fait que l'angle mesuré est supérieur ou inférieur à l'horizontale. S'il est au-dessus, le côté gauche est utilisé, et vice versa.

Utiliser comme niveau à bulle

Toutes les parties de l'instrument sont entièrement ouvertes. Le niveau à bulle longitudinal est ajusté à l'angle approprié au moyen de la clé en main (pour vérifier qu'un objet est horizontal, l'angle est réglé à 0º. Vertical 90º.)
La boussole est placée sur le côté, contre l'objet à vérifier, avec le niveau à bulle en haut. L'objet est déplacé jusqu'à ce que la bulle dans le niveau à bulle longitudinal devienne centrale, lorsqu'elle sera à l'angle souhaité.

Utiliser comme clinomètre

Pour mesurer l'angle de déviation par rapport à un plan particulier (généralement l'horizontale), la boussole est configurée comme les instructions du niveau à bulle. La différence est que l'on mesure un angle défini d'un objet fixe - le niveau à bulle longitudinal est donc ajusté lorsque l'instrument est maintenu contre lui. La lecture (prise comme pour les angles verticaux) donne l'écart par rapport à l'horizontale. Pour trouver l'écart par rapport à la verticale,
il faut soustraire 90 ° de la lecture et ignorer le symbole négatif qui en résulte.

Utiliser comme miroir de signalisation

Le miroir de la boussole peut être utilisé pour refléter le soleil pour envoyer des messages en code Morse. Pour attirer l'attention des services de secours, en cas de danger ou de détresse urgente uniquement, le message est en lettres morse SOS ou ... --- ... (trois clignotements courts, trois clignotements longs, trois clignotements courts).

Se soucier
Le boîtier de la boussole est en métal canon (un alliage de cuivre ou d'étain). Au fil du temps, il ternira (décoloration) et cela peut être rectifié en polissant avec un nettoyant liquide pour laiton et un chiffon doux. Le miroir et le couvercle en verre peuvent nécessiter un essuyage occasionnel avec un chiffon doux pour éliminer les traces de doigts.
